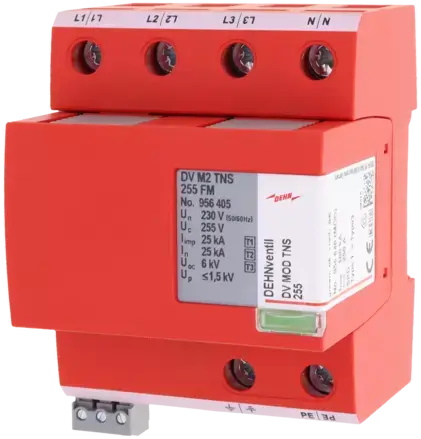

DEHNventil M2 Kombi-Ableiter Typ 1+2+3

DEHNventil DV M2 TNS 255 FM

Das DEHNventil DV M2 TNS 255 FM ist ein modularer Kombi-Ableiter Typ 1 + Typ 2 + Typ 3 für TN-S-Systeme mit 230/400 V.
Auf Funkenstreckenbasis ausgeführt, kombiniert der Ableiter leistungsstarken Blitzstrom- und Überspannungsschutz mit einem Schutzpegel von ≤ 1,5 kV. Die integrierte RAC-Technologie sorgt für eine hohe Folgestromlöschfähigkeit und zuverlässigen Betrieb auch bei hohen Blitzströmen.
Dank steckbarer Schutzmodule, optischer Statusanzeige und integriertem FM-Fernmeldekontakt ist das DEHNventil besonders wartungs- und überwachungsfreundlich. Die kompakte Ausführung mit 4 TE eignet sich für die Montage auf einer 35-mm-Hutschiene.

Produktvorteile

• Kombinierter Blitz- und Überspannungsschutz Typ 1 + Typ 2 + Typ 3
• Für TN-S-Systeme mit 230/400 V geeignet
• Hohe Blitzstromtragfähigkeit mit bis zu 100 kA Gesamtableitvermögen
• Niedriger Schutzpegel von ≤ 1,5 kV
• RAC-Funkenstrecken-Technologie für hohe Folgestromlöschfähigkeit
• Energetisch koordinierter Schutz bis zum Endgerät bei Leitungswegen bis 10 m
• Steckbare Schutzmodule für eine einfache Wartung
• Integrierter FM-Wechslerkontakt zur Fernüberwachung

Produkteigenschaften

• SPD-Klasse: Typ 1 + Typ 2 + Typ 3
• Netzform: TN-S-System
• Nennspannung: 230/400 V AC, 50/60 Hz
• Höchste Dauerspannung: 255 V AC
• Gesamter Blitzstoßstrom: 100 kA
• Nennableitstoßstrom: 25/100 kA
• Schutzpegel: ≤ 1,5 kV
• Ansprechzeit: ≤ 100 ns
• Kurzschlussfestigkeit (ISCPV): 10 kA
• Anschlussquerschnitt: 6-35 mm² (mehrdrähtig), bis 25 mm² (feindrähtig)
• Montage: Hutschiene 35 mm, 4 TE
• Schutzart: IP20
