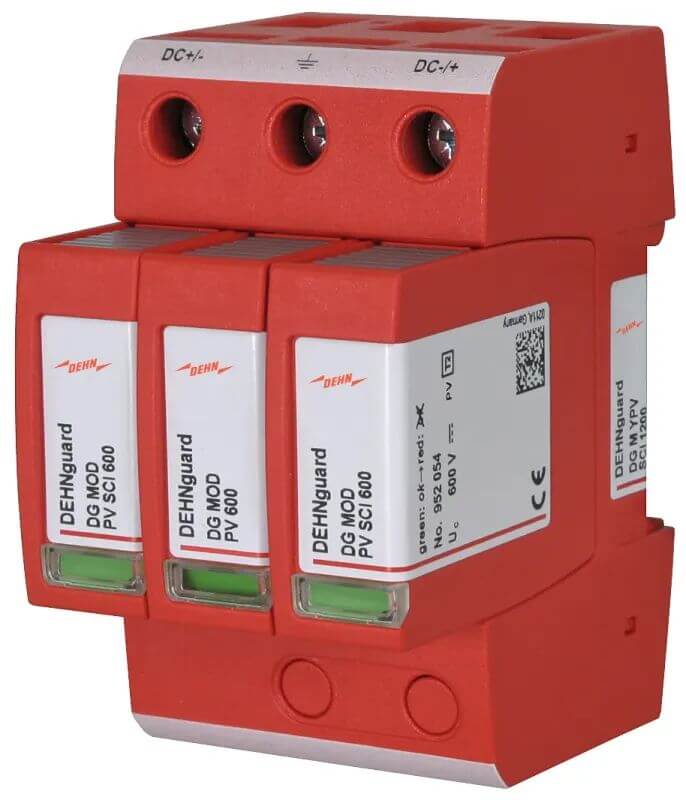

DEHNguard DG M YPV SCI 1200

DEHNguard DG M YPV SCI 1200

Der DG M YPV SCI 1200 schützt deine Photovoltaikanlage zuverlässig vor Überspannungen bis 1200 V DC. Das patentierte SCI-Prinzip sorgt für eine sichere elektrische Trennung im Fehlerfall, während die fehlerresistente Y-Schaltung eine besonders hohe Ausfallsicherheit gewährleistet. Die kompakte Bauform, die modulare Ausführung und der einfache Hutschienen-Einbau machen diesen Ableiter zur idealen Wahl für moderne PV-Systeme.,

Produktvorteile

• Überspannungsschutz speziell für PV-Anlagen bis 1200 V DC
• SCI-Prinzip für zuverlässige elektrische Abtrennung im Schutzmodul

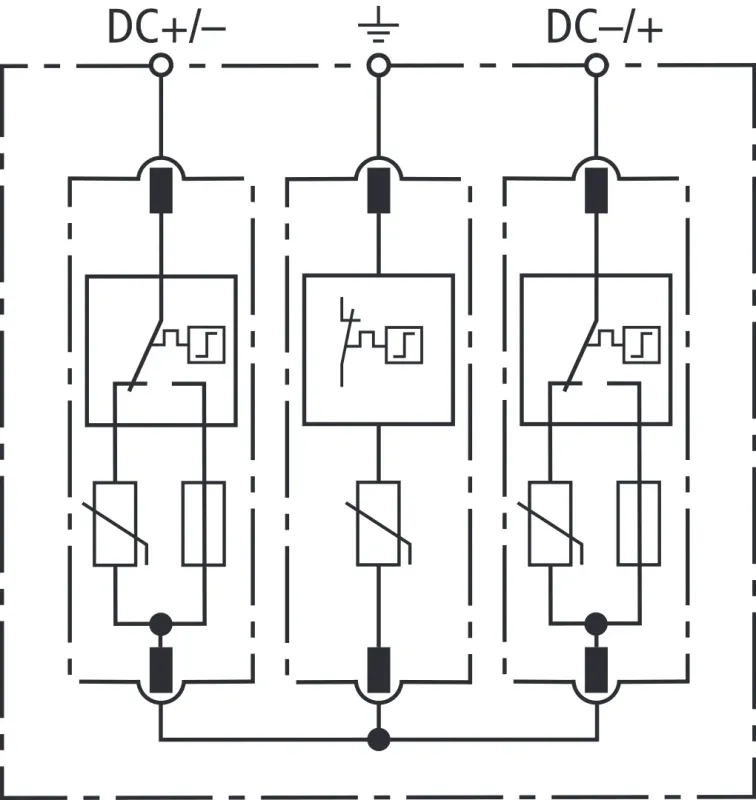

• Y-Schaltung vermeidet Fehlfunktionen bei asymmetrischen Spannungen
• Kompakte 3-TE-Bauform für platzsparende Installation
• Klare optische Anzeige mit grün/rot für Funktionsstatus
• Einfache Montage auf 35 mm Hutschiene nach EN 60715

Produkteigenschaften

• Max. PV-Spannung (UCPV): 1200 V DC
• Nennableitstrom: 12,5 kA
• Max. Ableitstrom: 25 kA (pro Pol zu PE), insgesamt 30 kA
• Schutzpegel: ≤ 4,5 kV (≤ 4 kV bei 5 kA)
• Ansprechzeit: ≤ 25 ns
• Kurzschlussfestigkeit ISCPV: 10 kA
• Anschlussquerschnitt: bis 35 mm² mehrdrähtig / 25 mm² feindrähtig

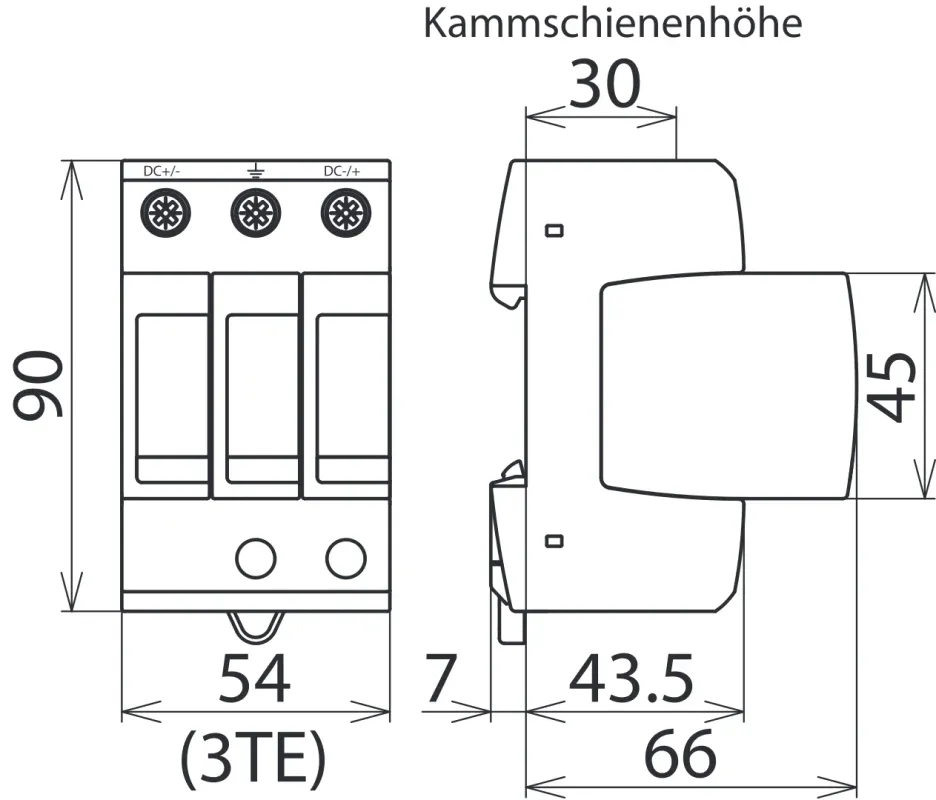

• Montageart: Hutschiene, 3 TE, DIN 43880
• Schutzart: IP 20, Einsatz im Innenraum
