DEHNguard DG M YPV SCI 1000 FM

DEHNguard DG M YPV SCI 1000 FM

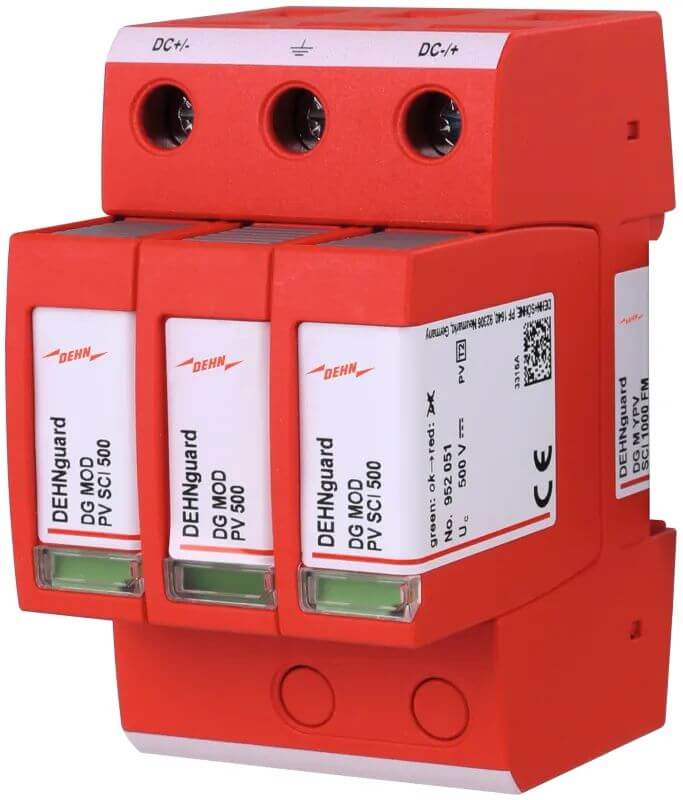

Mit dem DG M YPV SCI 1000 FM schützt du deine Photovoltaikanlage zuverlässig vor gefährlichen Überspannungen. Der Typ-2-Ableiter mit patentiertem SCI-Prinzip sorgt für eine sichere elektrische Trennung bei Überlast. Die bewährte Y-Schaltung erhöht die Ausfallsicherheit im Betrieb. Die Kompletteinheit besteht aus einem Basisteil mit steckbaren Modulen und ist für die Hutschienenmontage.

Produktvorteile

• Zuverlässiger Schutz für PV-Anlagen bis 1000 V DC
• SCI-Technologie trennt bei Überlast sicher elektrisch

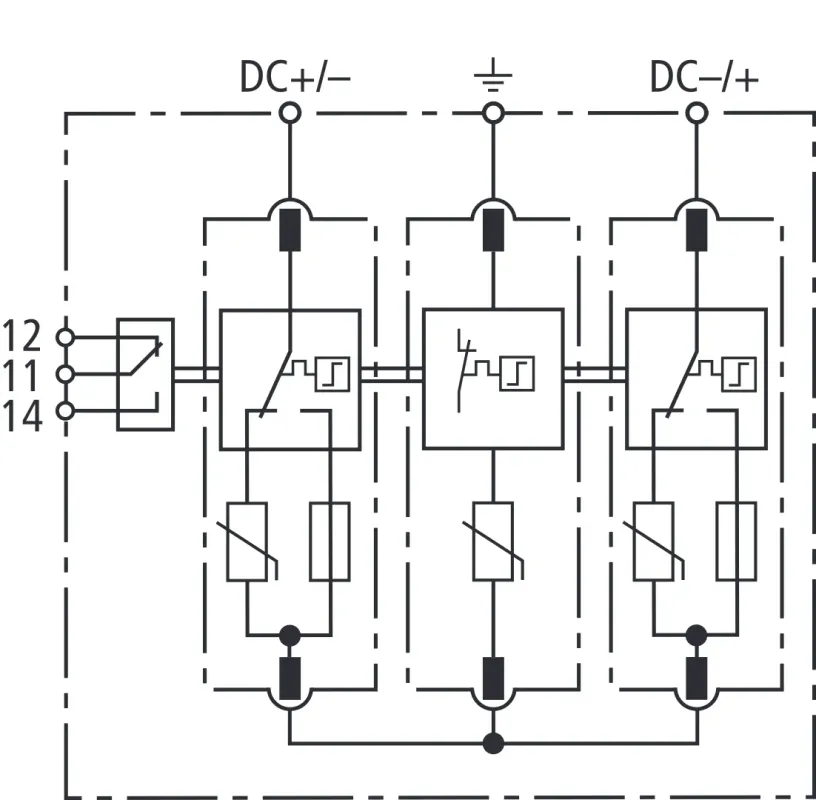

• Fehlerresistente Y-Schaltung verhindert Fehlfunktionen
• Optische Anzeige zeigt Funktionsstatus auf einen Blick
• FM-Kontakt ermöglicht die Fernüberwachung des Gerätestatus
• Kompakte 3-TE-Bauform spart Platz im Schaltschrank

Produkteigenschaften

• Max. PV-Spannung (UCPV): 1000 V DC
• Nennableitstrom: 12,5 kA (DC+ / DC– → PE)
• Max. Ableitstrom: 25 kA pro Pol, 40 kA gesamt
• Schutzpegel: ≤ 4 kV (≤ 3,5 kV bei 5 kA)
• Ansprechzeit: ≤ 25 ns
• Kurzschlussfestigkeit ISCPV: 10 kA
• Anschlussquerschnitt: bis 35 mm² (mehrdrähtig)

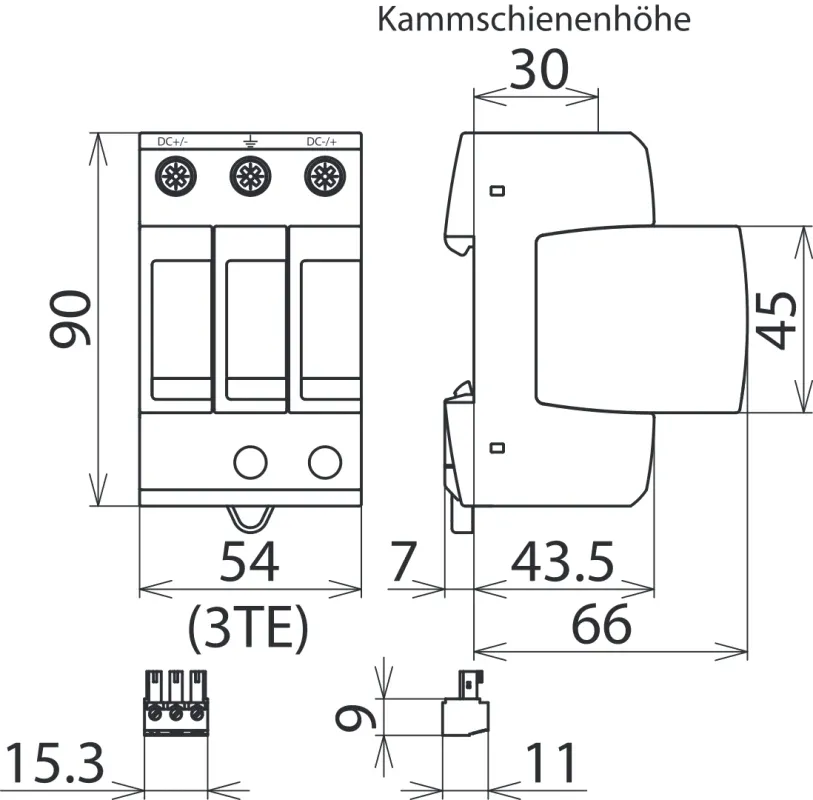

• Einbaubreite: 3 TE, DIN 43880
• FM-Kontakt: Wechsler, AC 250 V / 0,5 A, DC 250 V / 0,1 A
• Schutzart: IP 20, Einsatz im Innenraum
