Unterkonstruktionen für Trapezblechdächer

Unterkonstruktion für Photovoltaik

Kein Solarmodul ohne Unterkonstruktion. Das Montagesystem ist das Bindeglied zwischen Dach und Modulen und entscheidet über den sicheren Halt der PV-Anlage über Jahrzehnte. Im besten Fall ist die Unterkonstruktion kaum sichtbar und trotzdem verlässlich. Dafür planst du sie vorher und berechnest die auftretenden Schnee-, Wind- und Soglasten; projektbezogene Statikberechnungen und die Auslegungsprogramme der Hersteller helfen dir dabei.

Welche Unterkonstruktion passt zu welchem Dach?

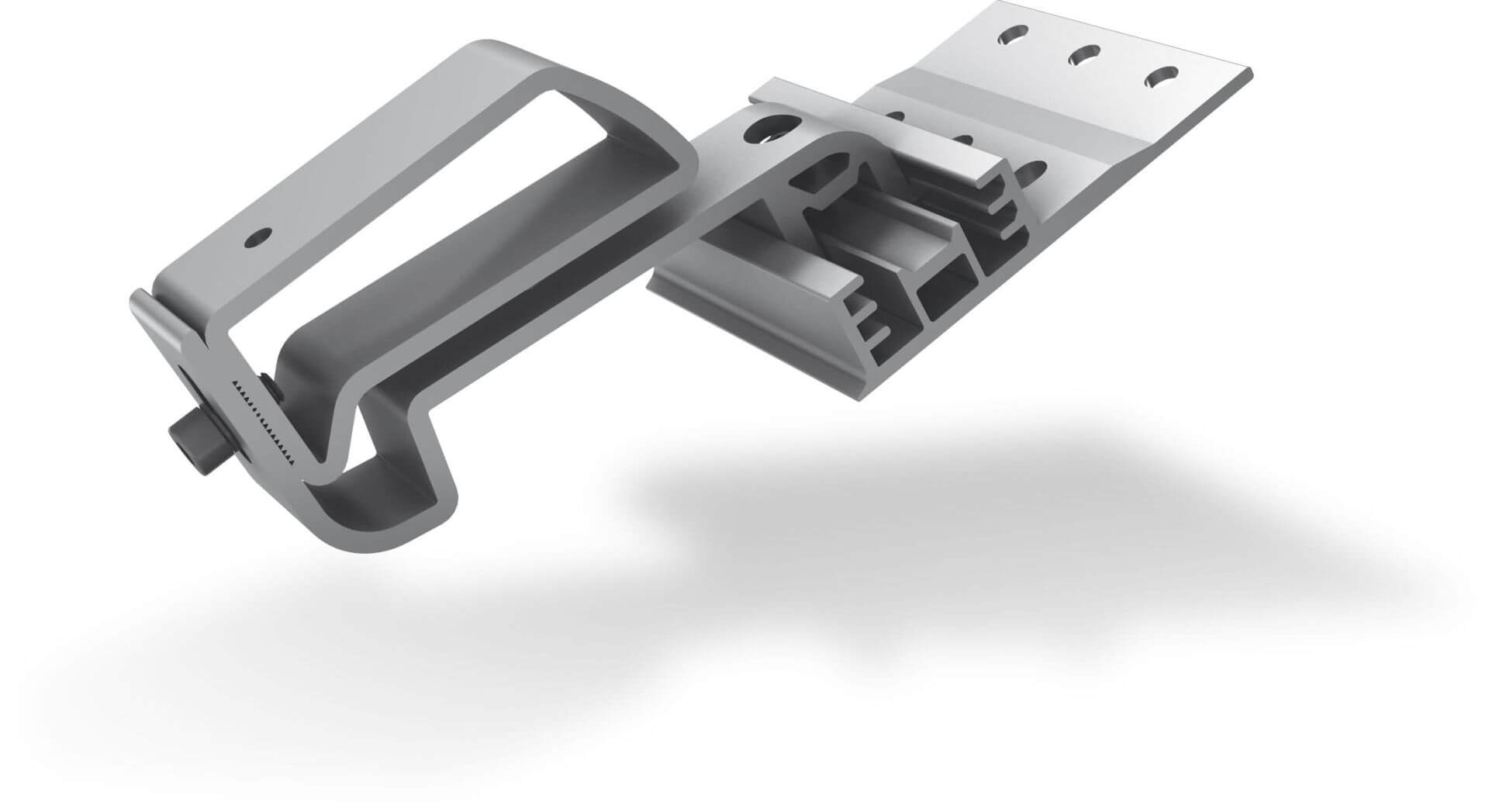

• Schrägdach mit Ziegeln: Dachhaken werden an den Sparren verschraubt, darauf laufen Montageschienen, auf denen die Module mit Mittel- und Endklemmen befestigt werden. Für Pfannen-, Biberschwanz- und Schieferdächer gibt es passende Hakenformen; Ersatzziegel und Metalldachplatten ersetzen bei Bedarf einen Ziegel, ohne dass geflext werden muss.

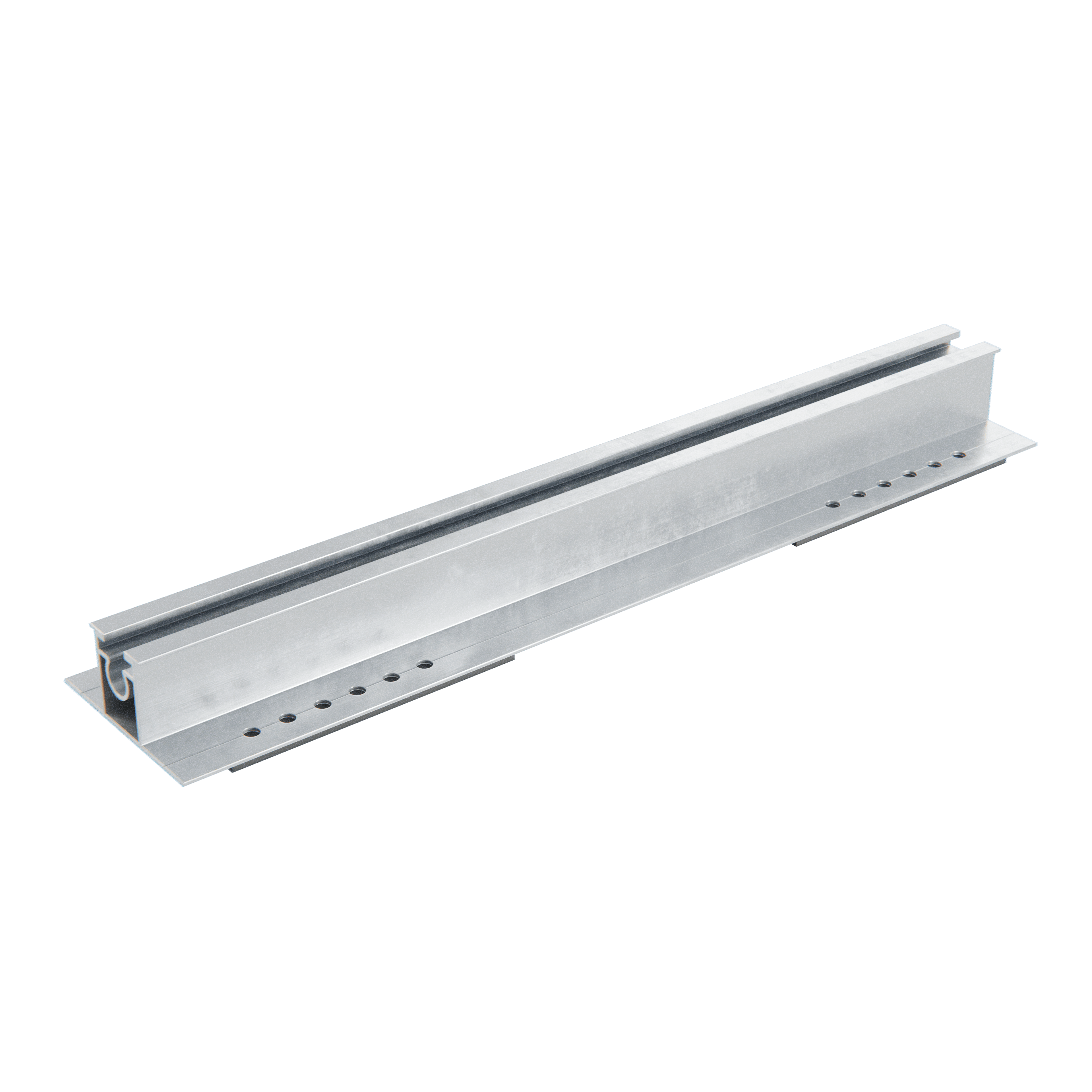

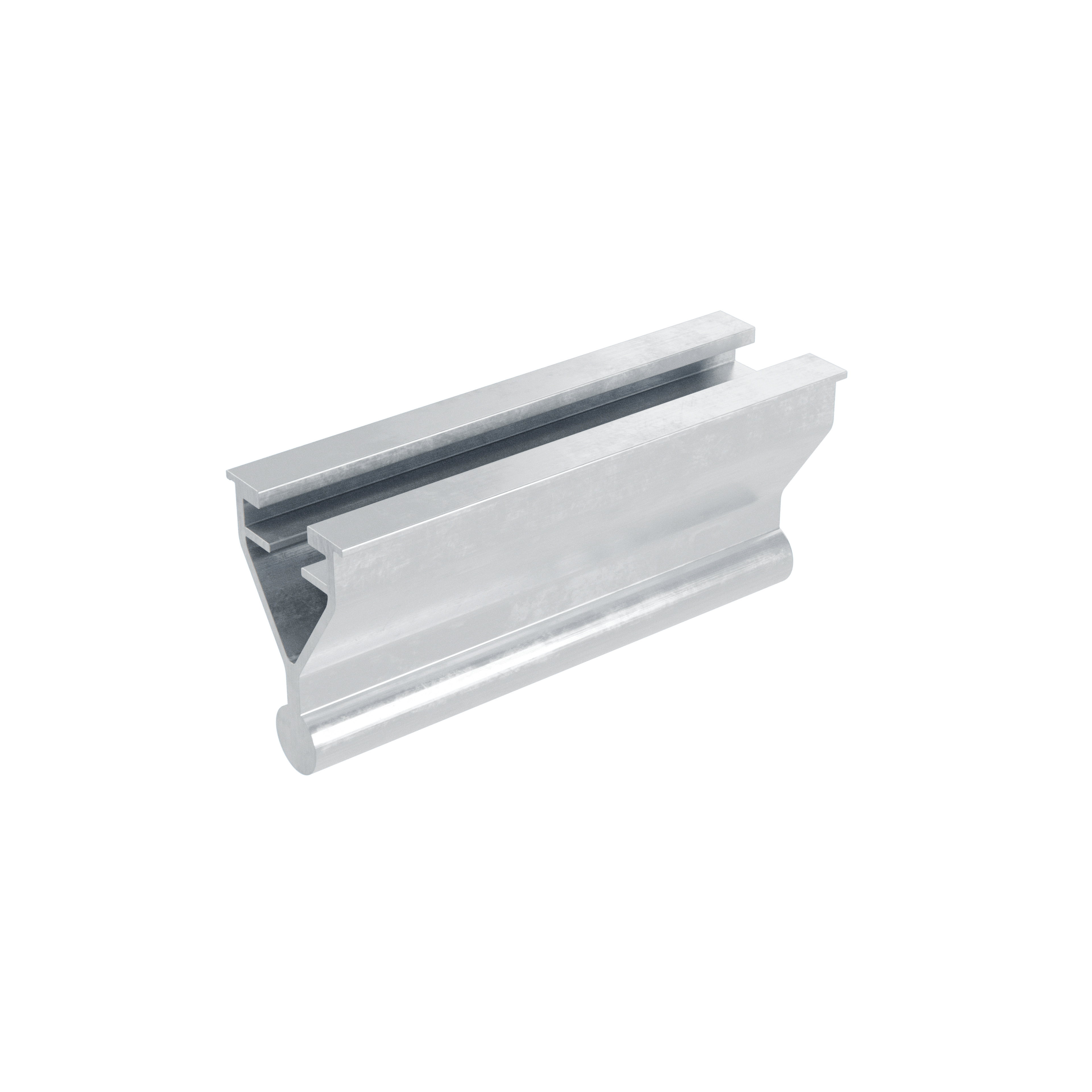

• Blechdächer: Trapez- und Wellblech werden mit kurzen Schienen oder Blechbrücken direkt auf den Hochsicken befestigt. Bei Stehfalz- und Rundfalzdächern greifen Falzklemmen klemmend am Falz, ohne das Dach zu durchdringen.

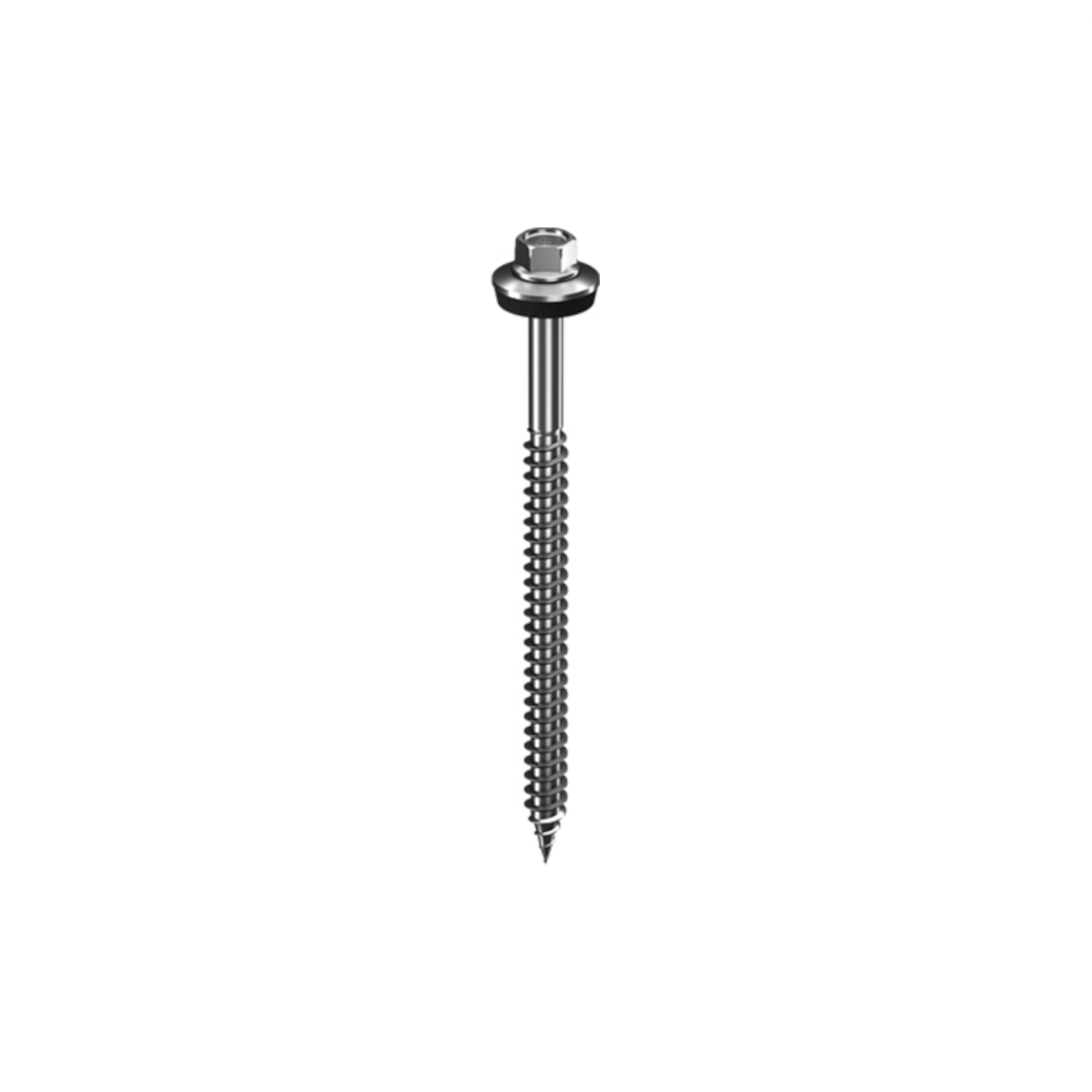

• Wellfaserzement: Spezielle Stockschrauben mit Dichtung werden durch die Platte in die Pfette geschraubt und tragen die Montageschienen.
• Flachdach: Aufständerungen bringen die Module in einen Neigungswinkel von typisch 10 bis 15 Grad, in Süd- oder Ost-West-Ausrichtung. Sie werden meist ballastiert statt verschraubt, damit die Dachhaut unversehrt bleibt.
• Gründach: Spezielle Stützen mit Auflageplatten verteilen die Last auf die Substratschicht und lassen sich auch nachträglich ohne Dachdurchdringung montieren. So lassen sich Begrünung und PV auf einem Dach kombinieren.
• Fassade, Carport und Freifläche: Fassadensysteme halten Module senkrecht oder geneigt an der Wand. Carportsysteme tragen Module als Dach, Freiflächensysteme werden gerammt oder auf Fundamente gesetzt.

Aus welchen Komponenten besteht eine Unterkonstruktion?

• Dachhaken, Blechbrücken oder Stockschrauben als Verbindung zum Dach

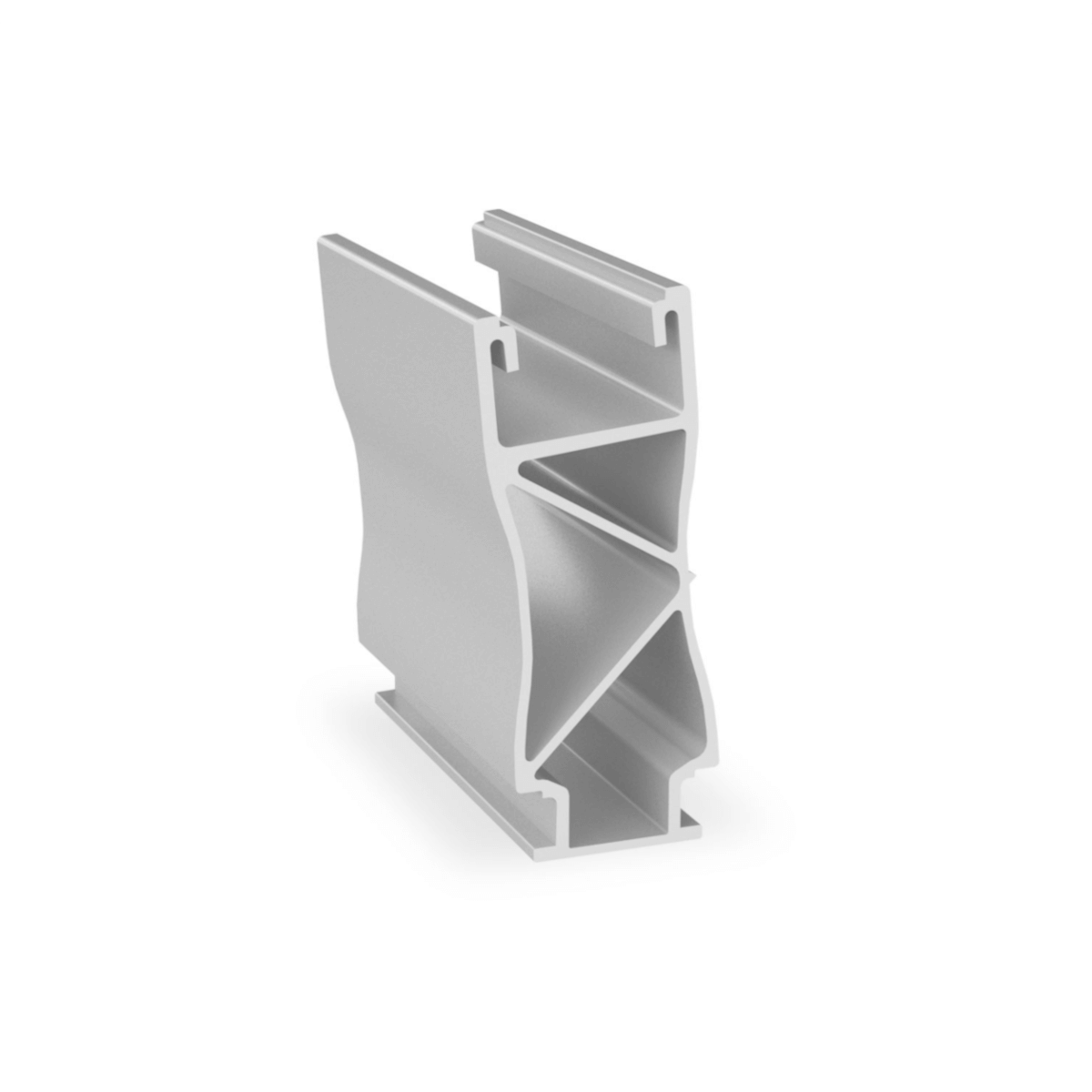

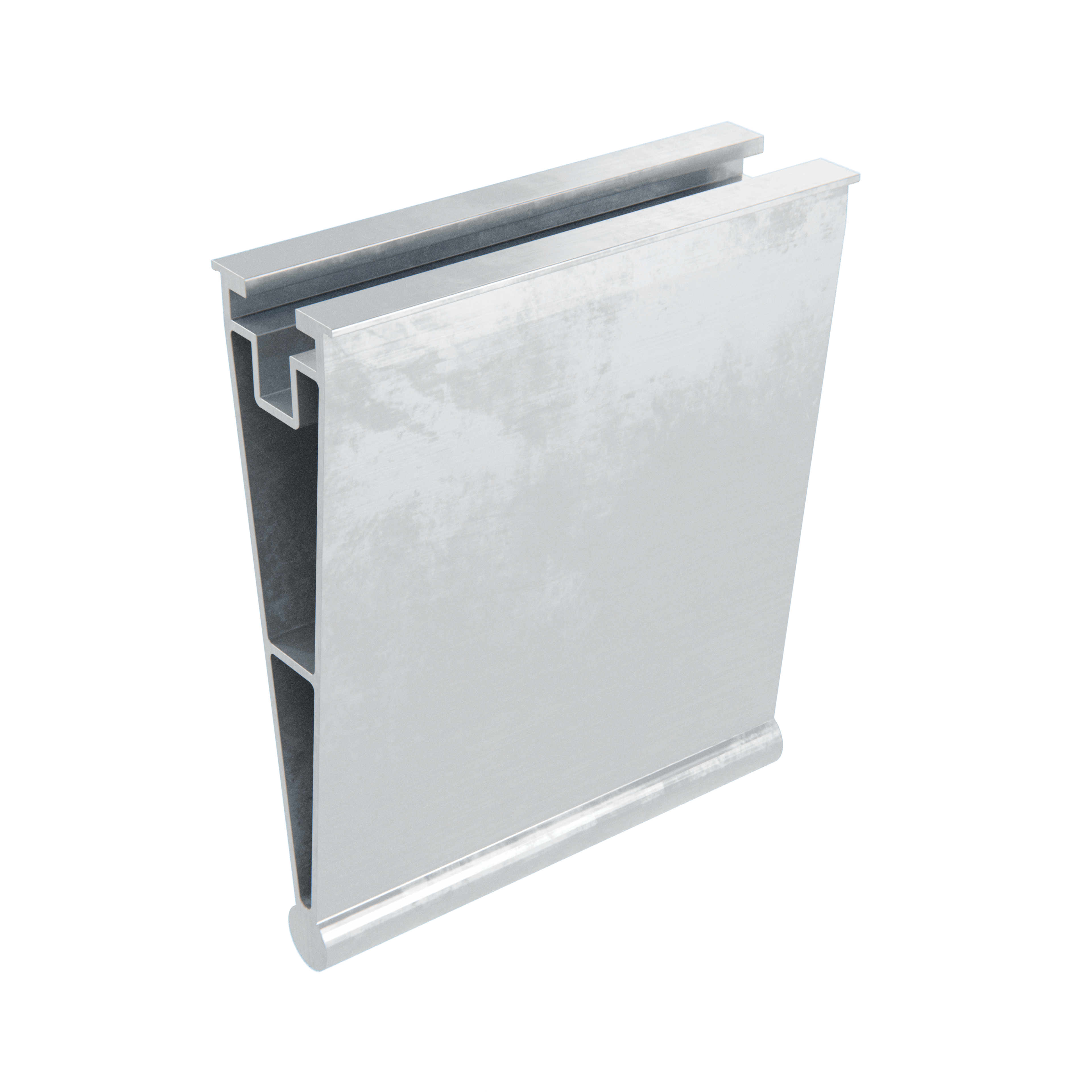

• Montageschienen aus Aluminium, die die Lasten verteilen

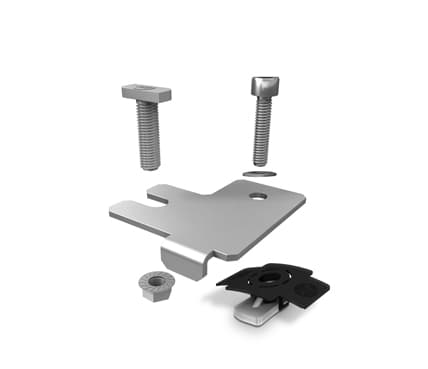

• Schienenverbinder und Adapter zum Verlängern und Kreuzen der Schienen

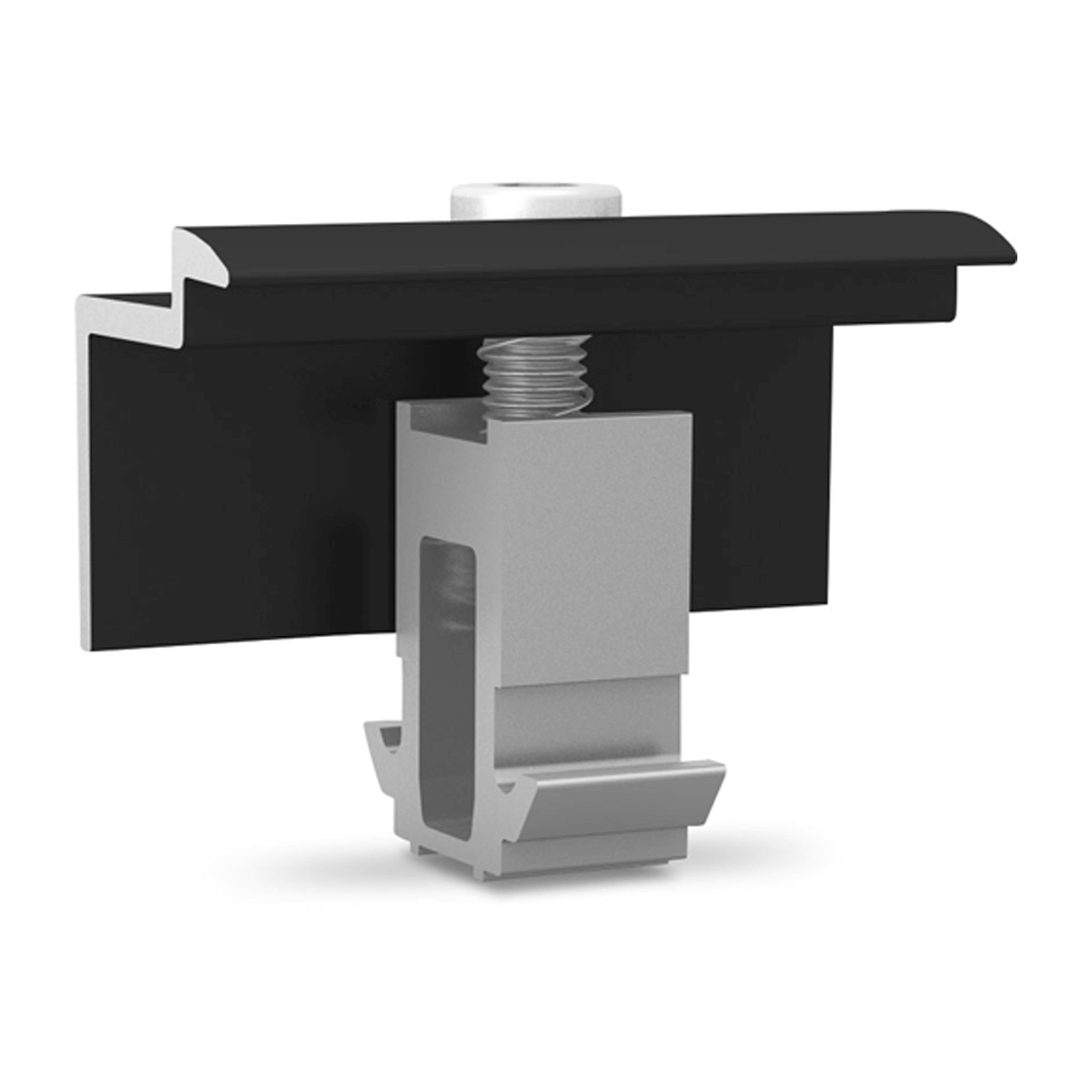

• Mittel- und Endklemmen, die die Module auf den Schienen fixieren, passend zur Rahmenhöhe
• Schrauben, Muttern und Zubehör wie Kabelclips, Abdeckleisten oder Erdungsklemmen

Alle tragenden Teile bestehen aus Aluminium und Edelstahl, damit sie korrosionsfrei so lange halten wie die Module.

Worauf solltest du bei der Auslegung achten?

Entscheidend sind Dachart, Dacheindeckung, Sparrenabstand, Dachneigung und Modulformat. Die Schnee- und Windlastzone des Standorts nach ÖNORM sowie die Gebäudehöhe bestimmen die Anzahl der Dachhaken und Klemmen. In Österreich ist die Schneelast in vielen Regionen die maßgebliche Last: In alpinen Lagen brauchst du Module mit hoher Schneelastfreigabe, engere Hakenabstände und oft eine zusätzliche Schienenlage. Die Auslegungsprogramme der Hersteller berechnen aus diesen Angaben eine statisch geprüfte Stückliste; die Modulhersteller geben in den Montageanleitungen vor, an welchen Punkten die Module geklemmt werden dürfen. Achte außerdem darauf, dass Hersteller und Systeme eines Projekts nicht gemischt werden, damit die Statik und die Garantie gültig bleiben.

Welche Hersteller gibt es bei Memodo?

Bei Memodo findest du Montagesysteme etablierter Hersteller wie Alumero, K2 Systems und Schletter sowie weitere Marken. Die aktuelle Auswahl siehst du im Hersteller-Filter.

Deshalb solltest du Unterkonstruktion bei Memodo bestellen

Als PV-Großhändler bietet dir Memodo komplette Montagesysteme und alle Einzelteile ab Lager: Über die Filter nach Dachart und Produkttyp findest du schnell Dachhaken, Schienen, Klemmen oder Aufständerungen für dein Projekt. Module, Wechselrichter, Speicher und zertifizierte Kabel legst du im selben Warenkorb dazu. Bei Fragen zur Auslegung hilft dir unser Service-Support, bei komplexen Projekten unterstützen dich die Memodo Planungsexperten.
