Umschalteinrichtung mit FRT-Funktion: Pflicht im Netz OÖ

Photovoltaik-Wissen
Aktualisiert am 23. Dezember 2021
4 Min. Lesezeit
Anne Martin
Anne Martin

Die Umschalteinrichtung mit FRT-Funktion ist noch nicht überall ein Muss. Ab Jänner 2022 zieht das Netz OÖ nach und setzt die FRT-Fähigkeit, wie auch die NÖ Netz und die Wiener Netze, voraus. Endlich einheitliche Regeln! Naja, fast…

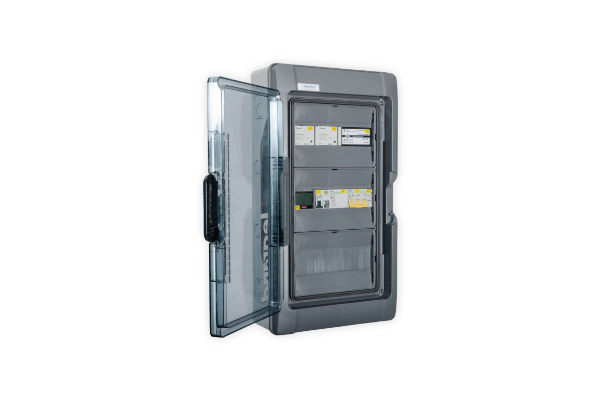

Was macht die Umschalteinrichtung?

Die Umschalteinrichtung trennt bei einem Stromausfall das öffentliche Netz vom Hausanschluss und ermöglicht den Backup-Betrieb. Sie stellt also sicher, dass kein Strom aus dem Netzersatzbetrieb ins öffentliche Netz geht, wenn es einmal ausfällt. Bei Netzersatzstromanlagen ist die Umschalteinrichtung Pflicht.

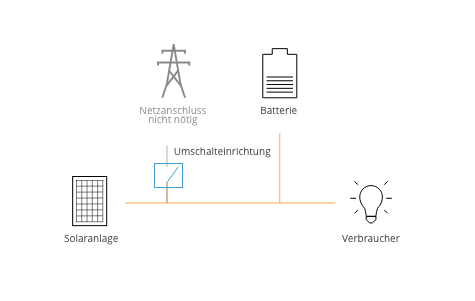

Die Umschalteinrichtung im Schaltsystem

Die unterschiedlichen Arten vom Umschalteinrichtungen:

Die Boxen unterscheiden sich im Aufbau. In Österreich fordern die meisten Netzbetreiber eine 3-polige Trennung und seit letztem Jahr auch die Fault-ride-through-Funktion (FRT). In Deutschland trennt die Umschalteinrichtung überwiegend 4-polig. Installateure schließen hier den Nullleiter auch noch zusätzlich an.

Fault-ride-through: Was bringt eine Umschalteinrichtung mit FRT-Funktion?

FRT steht für Fault-ride-through und bedeutet übersetzt „Fehler durchgehen lassen“. Eine FRT-fähige Umschalteinrichtung trennt den Hausanschluss also nicht schon bei kleineren Schwankungen vom öffentlichen Netz. Sie hält die Verbindung ein paar Sekunden länger und schaut erst einmal, ob sich das Netz wieder stabilisiert.

Umschalteinrichtung mit FRT-Funktion schützt vor Schneeballeffekt

Wenn sich gleichzeitig viele PV-Anlagen bei kleinen Netzschwankungen immer sofort abschalten, kann das öffentliche Stromnetz immer instabiler werden. Trennt sich ein Haushalt vom Netz, verursacht das bereits eine minimale Schwankung im Gesamtnetz. Diese Unregelmäßigkeit kommt beim nächsten Haushalt an, der sich daraufhin möglicherweise auch vom Netz trennt. Und so weiter – im schlimmsten Fall entsteht ein Schneeballeffekt. Die FRT-Funktion verhindert das "vorschnelle” Abschalten der PV-Anlagen und gibt dem Wechselrichter die Chance das Netz zu stabilisieren. Erst bei längeren oder heftigeren Schwankungen trennt sich die Umschalteinrichtung vom Netz.

Wo sind FRT-fähige Umschalteinrichtungen Pflicht?

Immer mehr Netzbetreiber fordern FRT-fähige Umschalteinrichtungen. Seit 2020 gilt sie in Niederösterreich und Wien als Pflicht. Die Stromanbieter NÖ Netz und die Wiener Netze schreiben also Umschalteinrichtungen mit FRT-Funktion vor. Die Wiener Netze fordern darüber hinaus noch ein integriertes NA-Schutzrelais. Dafür gibt es eine eigene Umschalteinrichtung.

Im Jänner 2022 zieht jetzt auch das Netz OÖ nach. Ab nächstem Jahr musst du also auch in Oberösterreich FRT-fähige Umschalteinrichtungen installieren.

Umschalteinrichtung mit FRT-Funktion und NA-Schutzrelais

Für jede Anforderung gibt es unterschiedliche Produkte. In dieser Übersicht erklären wir dir die verschiedenen Umschalteinrichtungen anhand der Hersteller Fronius und LG Electronics. In unserem Onlineshop findest du noch weitere Umschalteinrichtungen für andere Wechselrichter-Hersteller.

TrennungFRT
Funktion
NA-
Schutzrelais
Fronius Gen24LG ESS

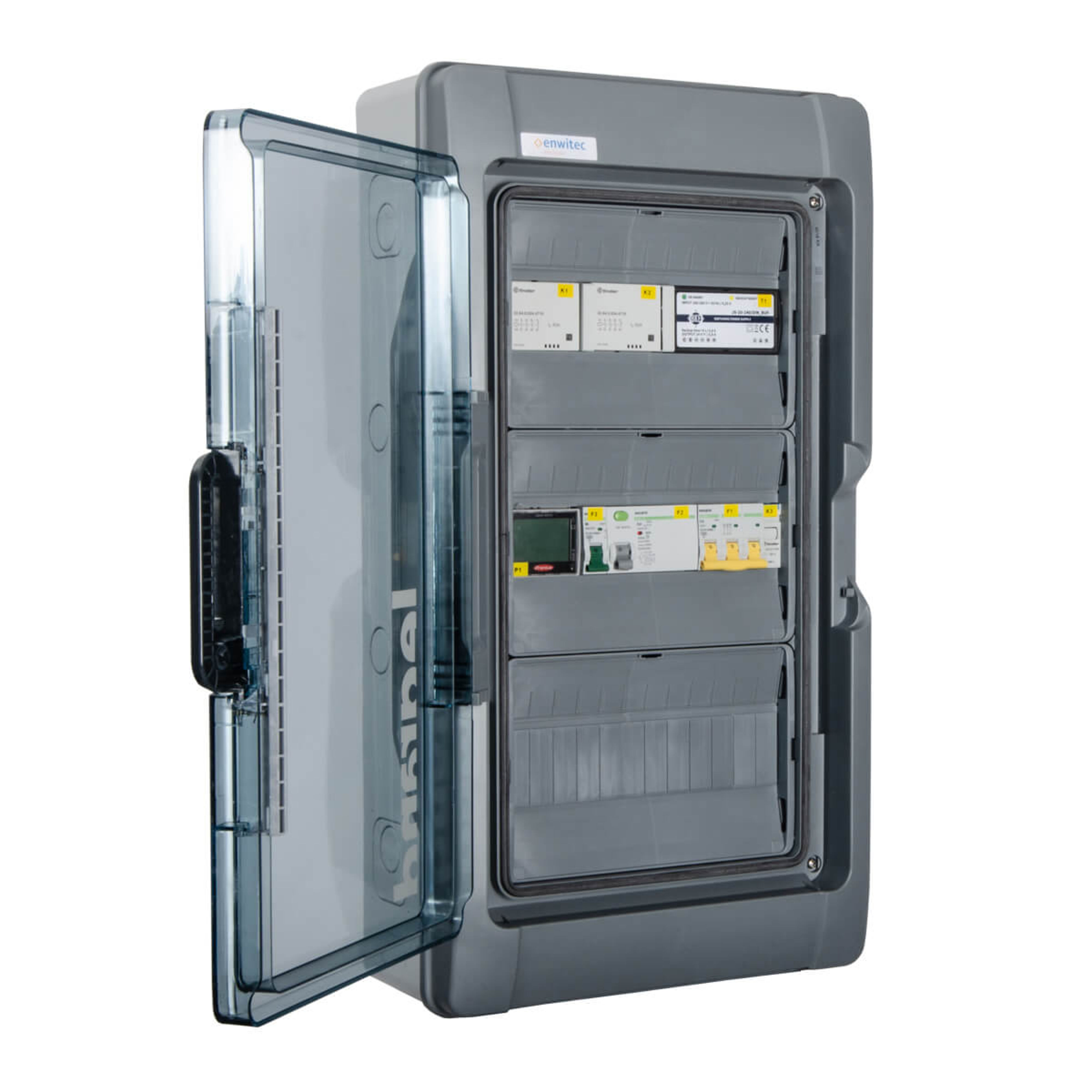

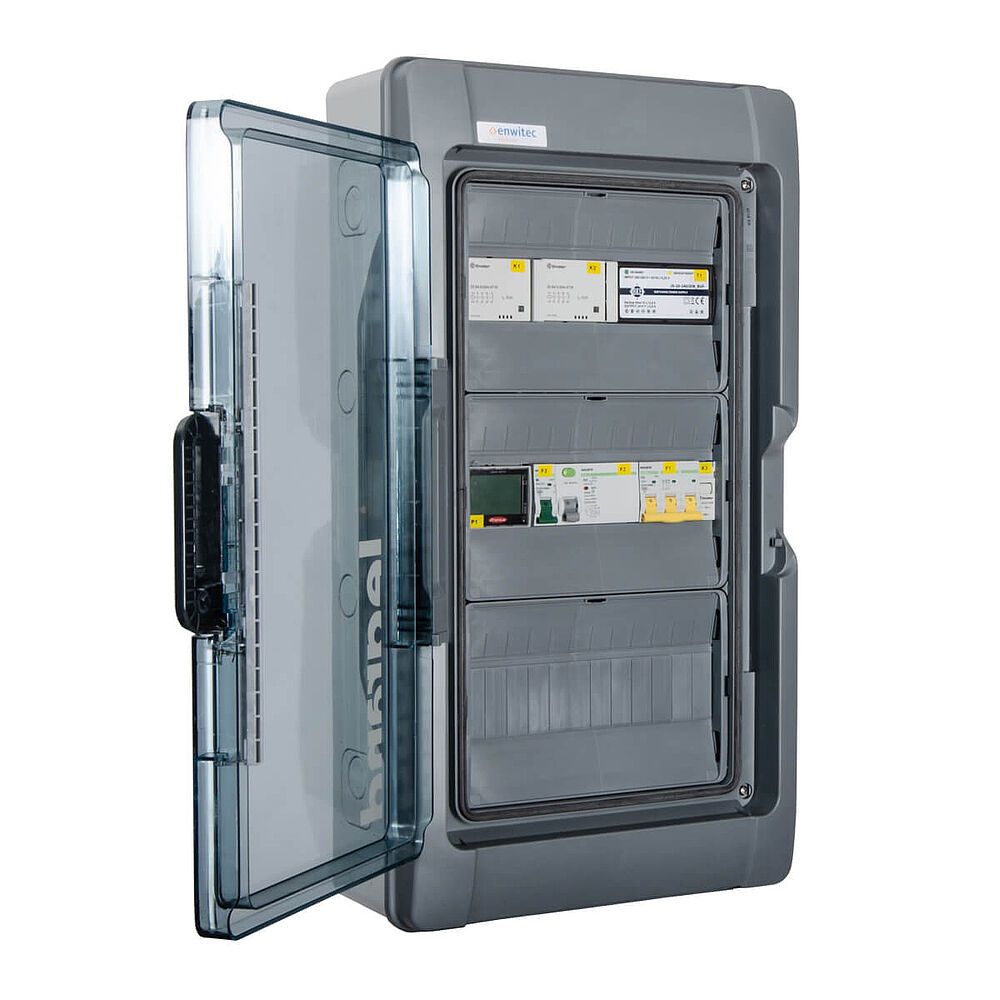

3-poligjaneinEnwitec Umschalteinrichtung Fronius Symo Hybrid  / Gen24Enwitec Umschalteinrichtung LG Home 8 und Home 10
3-poligneinneinEnwitec Umschalteinrichtung Fronius Symo Hybrid / Gen24, inkl. Smart Meter-
3-poligjajaEnwitec Umschalteinrichtung Fronius Symo Hybrid / Gen24, inkl. NA SchutzEnwitec Umschalteinrichtung LG Home 8 und Home 10 - inkl. NA-Schutz
4-poligneinneinEnwitec Umschalteinrichtung Fronius Symo Hybrid / Gen24, inkl. Smart MeterEnwitec Umschalteinrichtung LG Home 8 und Home 10

Fazit

Die FRT-Funktion stabilisiert das öffentliche Netz und ist deswegen ein wichtiger Bestandteil einer PV-Anlage. Immer mehr Netzbetreiber in Österreich fordern diese Funktion auch bei der Umschalteinrichtung. Ab Jänner 2022 ist sie auch für PV-Anlagen-Besitzer im Netz OÖ Pflicht und damit fast österreichweiter Standard bei PV-Anlagen. Weitere Netzbetreiber ziehen vermutlich bald nach.

Zusammengefasst

  • Die Umschalteinrichtung trennt bei einem Stromausfall das öffentliche Netz vom Hausanschluss und ermöglicht den Backup-Betrieb.
  • Umschalteinrichtungen trennen 3- oder 4-polig.
  • FRT-fähige Umschalteinrichtung lassen kleinere Schwankungen durchgehen und verhindert so ein vorschnelles Abschalten der PV-Anlage.
  • Ab Jänner 2022 müssen, neben Niederösterreich und Wien, auch in Oberösterreich FRT-fähige Umschalteinrichtungen installiert werden.
